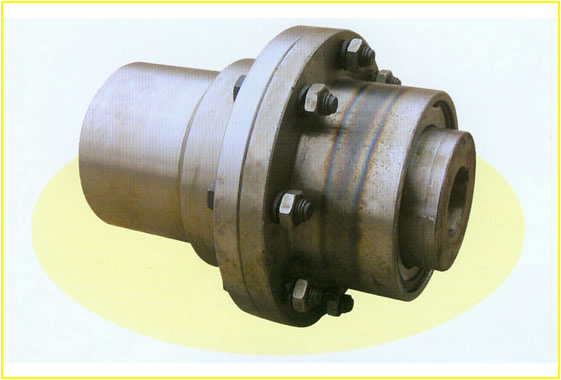

轴接手联轴器

型号

公称扭锯 Tn(N.m)

 轴孔直径d1,d2,dz， 　轴孔长度Ｌ   A   B   D   D1   D2   D2   重量（kg)　
　　　　　　　　　　　　　mm
CLZ1   710   18-60   42-142   49   106   170   110   55   95   10.2
CLZ2   1400   30-70   82-142   75   134   185   125   70   110   15.5
CLZ3   3150   40-90   112-172   92   170   220   150   90   145   25.5
CLZ4   5600   45-100   112-212   125   200   250   175   110   170   38
CLZ5   8000   50-120   112-212   145   220   290   200   130   190   57.5
CLZ6   11200   60-130   142-252   160   246   350   260   170   240   85
CLZ7   18000   65-150   142-252   185   286   350   260   170   240   109
CLZ8   23600   80-170   172-302   210   325   380   290   190   270   168.5
CLZ9   28000   90-190   172-352   220   335   430   330   210   280   177.5
CLZ10   50000   110-220   212-352   245   365   490   390   260   320   252.5
CLZ11   71000   120-250   212-410   280   405   545   445   300   380   375
CLZ12   100000   140-280   252-470   350   485   590   490   340   420   525
CLZ13   140000   160-300   302-470   375   524   680   555   380   480   750
CLZ14   200000   180-340   302-550   405   565   730   610   420   520   925
CLZ15   250000   200-380   352-550   480   644   780   660   480   560   1200
CLZ16   355000   240-420   410-650   535   720   900   755   530   650   1750
CLZ17   560000   260-180   410-650   625   800   1000   855   630   750   2100
CLZ18   710000   300-530   470-800   710   900   1100   950   710   820   3300
CLZ19   1000000   360-560   550-800   730   910   1250   1050   800   920   4700
